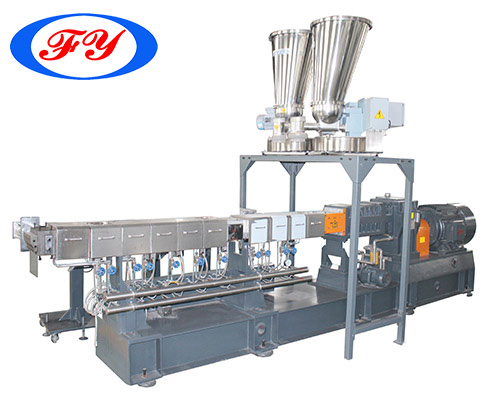

SHJ-65D-雙螺桿擠出機
產品簡介
SHJ-D系列雙螺桿擠出機是面向中檔客戶的實用型雙螺桿擠出機。傳動箱為仿制進口的傳動設計，齒輪與箱體加工精度5級，傳動效率高，傳動噪音低，螺桿使用扭矩系數小于等于9，螺桿轉速小于等于900mm。
主要技術參數
1、雙螺桿主機
1.螺桿直徑φ62.4mm，主機長徑比L/D=40；
2.螺桿元件與芯軸采用漸開線花鍵聯接；
3.螺桿元件材質：W6Mo5Cr4V2 表面硬度：HRC58~62;
4.螺筒（金屬套）材質：a101 表面硬度：HRC60~64;
5.芯軸材質：40CrNiMo 表面硬度：HRC29~32;
6.主電機功率為130kw（交流），東元變頻器調速，螺桿轉速：50～500rpm
7.筒體加熱器前兩區為鑄銅加熱器，其余均為鑄鋁加熱器；
8.主機傳動箱減速機扭距分配部分合為一體，采用平行三軸式設計（仿徳國WP公司），結構緊湊，在減速、扭距分配、兩根輸出軸徑向軸承均使用SKF瑞典進口軸承；齒輪及軼材料采用20CrNi2Mo,經滲碳熱處理HRC60~63;
9.軟水循環冷卻系統水泵電機功率0.55kw，軟水水箱外置；（不銹鋼材料）
10.油潤滑系統油泵電機功率0.55kw；
11.排氣用水環真空泵電機功率2.2kw，真空裝置置于機體外，便于清理；
12.螺筒（共10節）其中：第一節為主喂料，第六節為排氣口，第九節為真空排氣，其余為封閉式。
2、喂料機
3、電儀控制系統
